Opis produktu

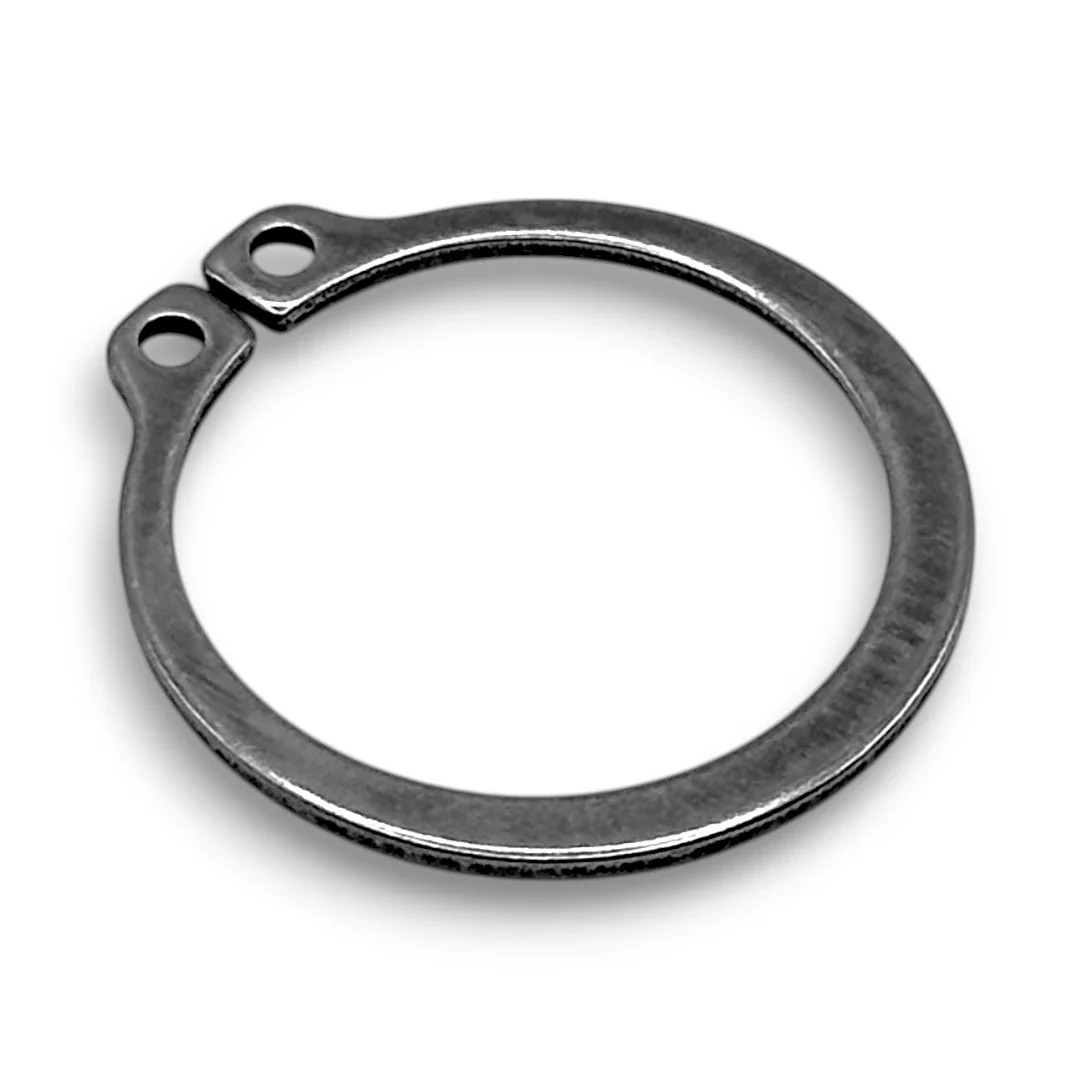

Pierścienie osadcze zewnętrzne DIN 471 (Segera) - Niezawodne blokowanie osiowe
Pierścień osadczy sprężynujący zewnętrzny, szeroko znany jako pierścień Segera (zgodny z normą DIN 471), to jeden z najważniejszych elementów zabezpieczających w budowie maszyn. Produkt wykonany według normy, przystosowany do montażu w specjalnie naciętych rowkach na wałkach i osiach. Jego głównym zadaniem jest przenoszenie sił osiowych i zapobieganie niepożądanemu przesuwaniu się współpracujących detali, takich jak łożyska, koła zębate czy tuleje.
Zastosowanie zewnętrznych pierścieni osadczych
Zastosowanie pierścieni Segera pozwala na znaczną redukcję gabarytów i wagi węzłów konstrukcyjnych, zastępując masywne nakrętki, gwinty i zawleczki. Stosuje się je powszechnie we wszystkich gałęziach przemysłu:
- Motoryzacja i transport: Zabezpieczanie łożysk w piastach, przegubach, skrzyniach biegów oraz mostach napędowych.
- Budowa maszyn i urządzeń: Ustalanie kół pasowych i zębatych na wałkach przekładniowych, blokowanie sworzni.
- Narzędzia i sprzęt AGD: Ustalanie pozycji wirników w silnikach elektrycznych i elektronarzędziach.
- Rolnictwo: Ciężkie napędy i wały odbioru mocy, gdzie elementy poddawane są wysokim obciążeniom dynamicznym.
Specyfikacja materiałowa: Nierdzewna stal sprężysta 1.4122
Zabezpieczenia typu Seger podlegają ogromnym naprężeniom podczas montażu (rozchylanie). Standardowe stale nierdzewne nie zawsze radzą sobie z tym zadaniem bez trwałego odkształcenia. Dlatego w naszej ofercie postawiliśmy na wysoce specjalistyczny materiał:
- Stal martenzytyczna 1.4122 (X39CrMo17-1): To wysokowęglowa, nierdzewna stal hartowana, łącząca w sobie doskonałą sprężystość i bardzo wysoką twardość z odpornością na korozję. Pierścienie z tego stopu zachowują swój ścisły profil nawet po wielokrotnym montażu i demontażu. Wykazują znacznie wyższą odporność na ścieranie w rowku niż elementy ze zwykłej stali węglowej, a jednocześnie mogą pracować w wilgotnym i zanieczyszczonym środowisku.
Kluczowe zalety konstrukcyjne:
- Precyzyjne otwory montażowe: Na obu uszach pierścienia znajdują się znormalizowane otwory, które zapobiegają ześlizgnięciu się szczypiec podczas napinania.
- Mimośrodowy kształt: Zewnętrzny obrys pierścienia (zmienna szerokość części roboczej), wykonany według normy, sprawia, że po osadzeniu w rowku naciska on równomiernie na całej swojej średnicy, a nie tylko w kilku punktach.
- Pewność połączenia: Przenosi bardzo duże siły nacisku wzdłużnego, chroniąc całą konstrukcję przed rozsypaniem.
