Opis produktu

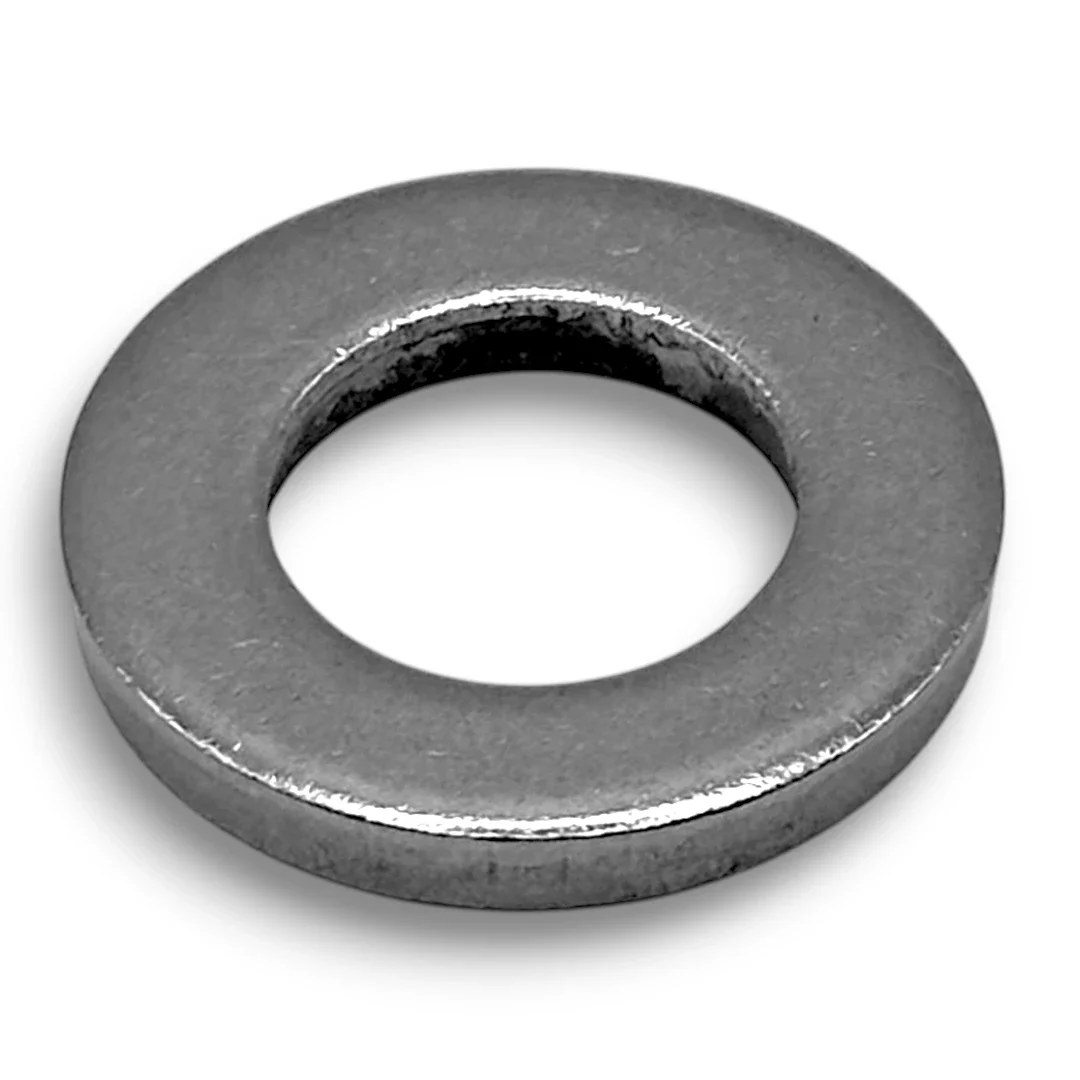

Podkładka do sworzni – DIN 1441Podkładka płaska wg normy DIN 1441 to specjalistyczny element zaprojektowany do współpracy ze sworzniami walcowymi (gładkimi). Choć na pierwszy rzut oka przypomina zwykłą podkładkę, różni się od niej kluczowymi wymiarami, które umożliwiają pracę w połączeniach ruchomych.
Kluczowa różnica: Powiększony otwór
Podkładki te nie są przeznaczone do śrub gwintowanych, lecz do sworzni (często zabezpieczanych zawleczką). Z tego powodu ich otwór wewnętrzny jest znacznie luźniejszy niż w standardowych podkładkach DIN 125.
* Luz technologiczny: Średnica wewnętrzna jest zazwyczaj o 1 mm większa od nominalnej średnicy sworznia (dla najpopularniejszych rozmiarów).
* Przykład: Na sworzeń o grubości 10 mm (M10), stosuje się podkładkę z otworem 11,0 mm.
Taki luz jest niezbędny, aby umożliwić swobodny obrót sworznia względem podkładki oraz ułatwić montaż w trudnych warunkach.
Zastosowanie
Podkładki DIN 1441 pełnią funkcję "ślizgu" i ochrony. Stosuje się je zazwyczaj pomiędzy zabezpieczeniem sworznia (np. zawleczką cylindryczną DIN 94) a elementem konstrukcyjnym. Zapobiegają one przecieraniu się materiału przez zawleczkę podczas ruchu maszyny.
Dostępne warianty materiałowe
Ze względu na częste stosowanie w maszynach zewnętrznych i osprzęcie żeglarskim, oferujemy je w dwóch klasach stali:
* Stal nierdzewna A2 (AISI 304): Standard w maszynach rolniczych, przemyśle i motoryzacji.
* Stal kwasoodporna A4 (AISI 316): Niezbędna w szkutnictwie (takielunek, ściągacze) oraz w środowiskach silnie korozyjnych.
