Opis produktu

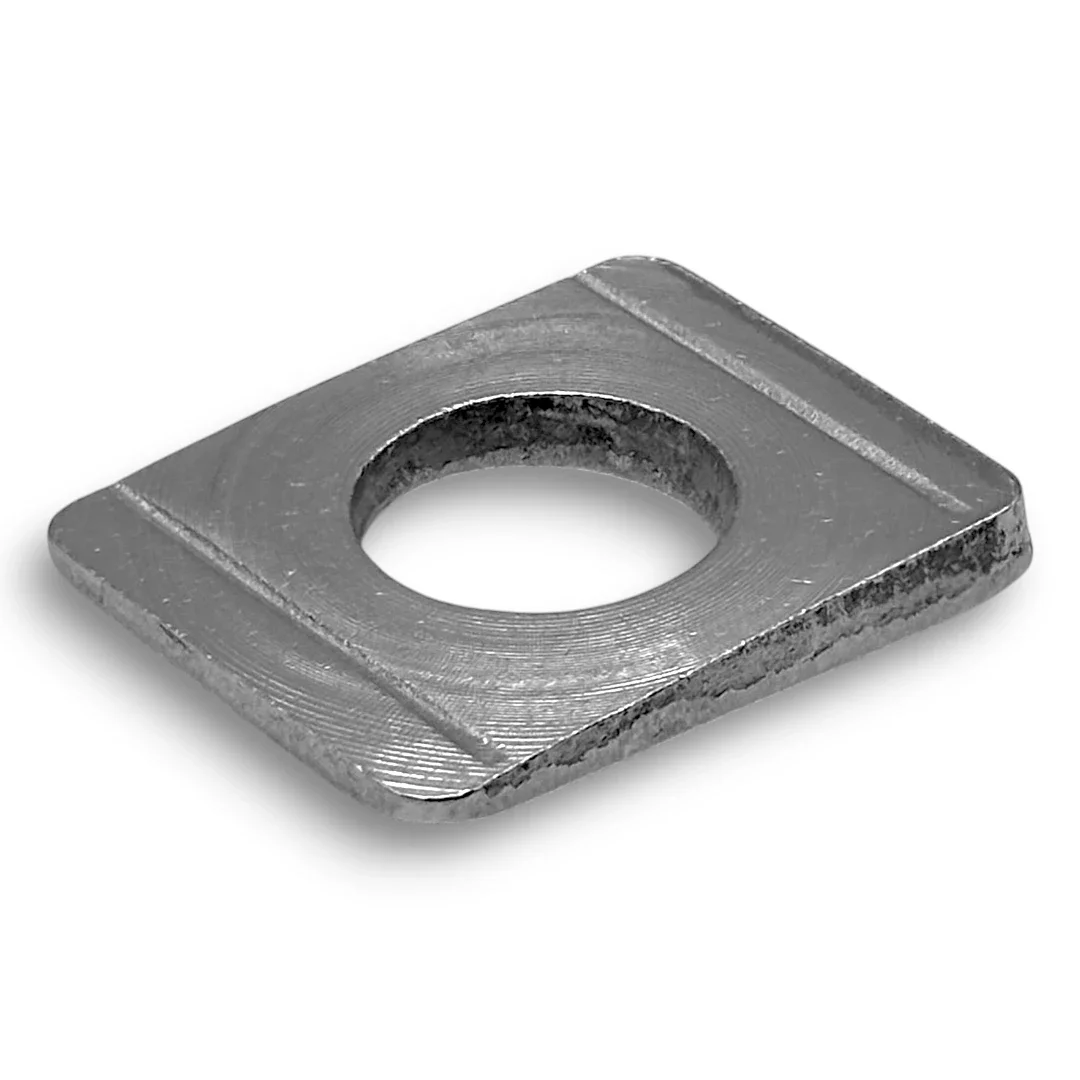

Podkładka klinowa do ceowników – DIN 434Podkładka klinowa wg normy DIN 434 to specjalistyczny element konstrukcyjny o kształcie kwadratowym z charakterystycznym przekrojem w kształcie klina. Została zaprojektowana do współpracy z profilami hutniczymi, konkretnie z ceownikami (profil U).
Dlaczego jest niezbędna? (Kompensacja skosu)
Półki ceowników walcowanych nie są płaskie – posiadają standardowy spadek o wartości 8%.
* Próba dokręcenia zwykłej śruby na takiej powierzchni powoduje jej wygięcie, niszczenie gwintu i osłabienie całego połączenia.
* Rozwiązanie: Podkładka DIN 434 posiada przeciwstawny skos (8%), który niweluje pochylenie profilu. Dzięki temu łeb śruby lub nakrętka opiera się na idealnie płaskiej powierzchni, a siła docisku działa w osi śruby.
Zastosowanie i identyfikacja
Podkładki te są obowiązkowym elementem w budownictwie stalowym przy skręcaniu konstrukcji z ceowników. Posiadają dwa rowki rozpoznawcze, które odróżniają je od podkładek do dwuteowników (DIN 435, które mają inny kąt skosu).
Materiał
Oferujemy podkładki w klasie nierdzewnej, co jest kluczowe w konstrukcjach narażonych na warunki atmosferyczne:
* Stal A2 (AISI 304): Do typowych konstrukcji hal, wiat i stelaży zewnętrznych.
* Stal A4 (AISI 316): Do środowisk agresywnych, np. w oczyszczalniach ścieków, przemyśle chemicznym lub w strefie nadmorskiej.
